Bộ chống sét AC 3P+N 50kA 420V
Thiết bị chống sét AC 3 Pha 50kA
– Mã hiệu: DT50/420-(3V+T)-(S)
– Uc= 420Vac (L-N), Uc =255Vac (N-E)
– Công nghệ dập hồ quang và bảo vệ quá nhiệt;
– Khả năng cắt sét cực đại Imax: 50KA 8/20µs, khả năng cắt sét định mức In: 20kA
– Chứng chỉ ETL đáp ứng theo UL 1449 4th
– Bảo vệ theo Type 1, lắp đặt ở Zone 1, 2 hoặc Zone cao hơn
- Hãng đã Cải tiến mới và ngưng sản xuất mã hàng này, hãy thảm khảo mã tương đương này : DT50/385-(3V+T)-S
- Thương hiệu: Prosurge/Mỹ
- Mã: DT50/420-(3V+T)-(S)
Thiết bị Chống sét AC 3 Pha với mã hãng : DT50/420-(3V+T)-(S) Prosurge
|
MÔ TẢ |

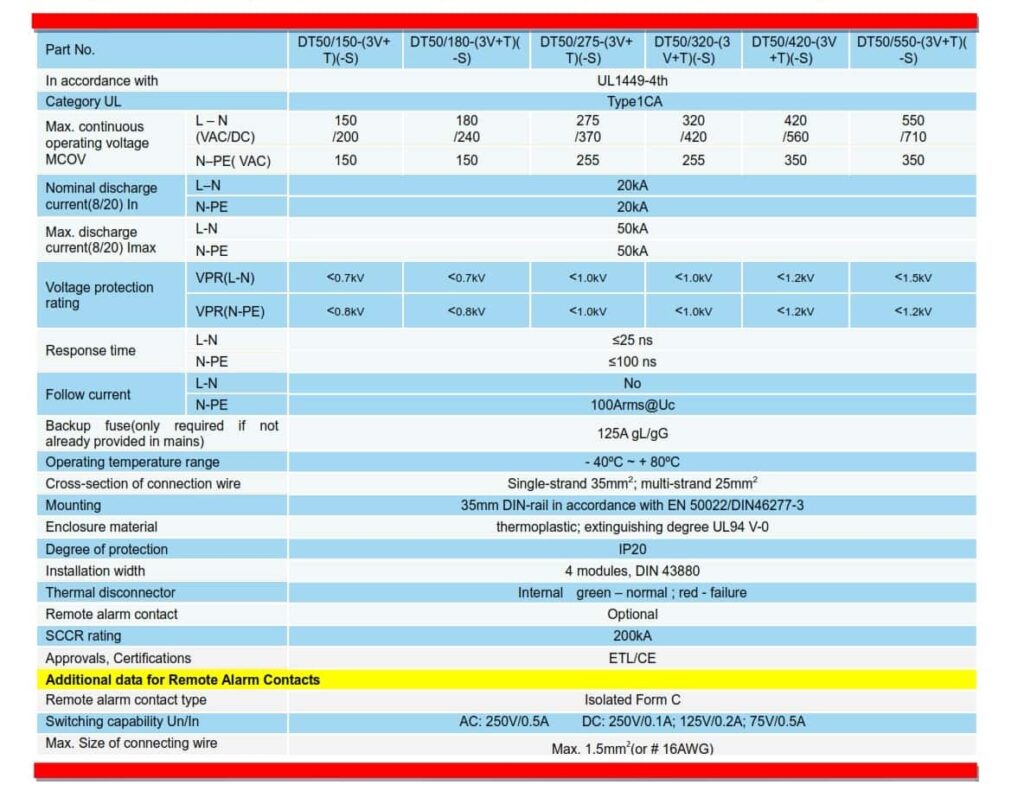

THÔNG SỐ KỸ THUẬT |
| Bảo vệ cho hệ thống điện | Ba Pha |
| Công nghệ chế tạo | TMOV |
| Điện áp hoạt động danh định ( Un ) | 220V- 240V, 50/60 Hz |
| Điện áp làm việc liên tục lớn nhất ( Uc ) | 420V ( L-N )
350V ( N-PE) |
| Thời gian đáp ứng | ≤ 25ns ( L-N )
≤ 100ns ( N-PE) |
| Kiểu kết nối | Mắc song song |
| Khả năng cắt sét định mức ( In ) | 20kA |
| Khả năng cắt sét cực đại ( Imax) | 50kA |
| Khả năng chịu ngắn mạch ( SCCR) | 200kArms |
| Hệ thống phân phối nguồn | TT, TN-S, TN-C, TN-C-S (MEN) |
| Cảnh báo | Hiển thị trạng thái làm việc bằng cờ báo Có khả năng kết nối cảnh báo với các thiết bị cảnh báo bên ngoài thông qua tiếp điểm khô |
| Mức độ bảo vệ | IP20 |
| Tiêu chuẩn | ETL/CE |
| Nhiệt độ môi trường làm việc | Từ -40ºC ÷ +80ºC |
- Bộ chống sét lan truyền DT50/420-(3V+T)-(S) là Thiết bị chống sét AC 3 Pha 50kA Type 1, kiểu bảo vệ 3+1, được sử dụng trong hệ thống điện TN/TT, được thiết kế để bảo vệ hệ thống điện và thiết bị điện khỏi các xung điện áp cao do sét hoặc các sự kiện điện khác gây ra.
- Thiết bị chống sét AC 3 Pha 50kA DT50/420-(3V+T)-(S) Prosurge được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp, đặc biệt là ở những khu vực có nguy cơ sét đánh cao. Nó thường được lắp đặt trong tủ điện chính để bảo vệ toàn bộ hệ thống điện.
- Thiết bị được lắp đặt ở Zone 1, 2 hoặc Zone cao hơn
- Với Công nghệ chế tạo thermally protected MOV (TMOV) và thiết kế ngắt kết nối nhiệt độc đáo mang lại sự dập hồ quang nhanh đảm bảo ngắt kết nối an toàn.
- Hiển thị trạng thái làm việc bằng cờ báo,Có khả năng kết nối cảnh báo với các thiết bị cảnh báo bên ngoài thông qua tiếp điểm khô
- Module có thể cắm để thay thế dễ dàng mà không cần tháo hệ thống dây điện
- Bảo vệ hiệu quả: Ngăn chặn các xung điện áp cao gây hư hỏng cho thiết bị.
- Dễ dàng lắp đặt: Có thể lắp đặt trên thanh DIN rail một cách dễ dàng.
- Kích thước nhỏ gọn: Không chiếm nhiều không gian trong tủ điện.
- Tiêu chuẩn: Tuân thủ theo các tiêu chuẩn ETL/CE
Lưu ý
- Khi lựa chọn SPD, cần xem xét các yếu tố như điện áp danh định, dòng xả sét, mức bảo vệ điện áp và loại hệ thống điện, ví dụ như :
- Xác định loại SPD phù hợp : SPD loại 1(Class I), SPD loại 2 (Class II), SPD loại 3 (Class III)
- Chọn SPD theo điện áp và dòng điện : Điện áp danh định (Un), Dòng xả sét tối đa (Imax)
- Lựa chọn công nghệ và thiết kế : Công nghệ chế tạo, Dễ dàng thay thế và bảo trì khi cần thiết.
- Tiêu chuẩn: Chọn SPD tuân thủ các tiêu chuẩn quốc tế và quốc gia (ví dụ: IEC, EN, TCVN).
- Chỉ thị trạng thái: Giúp người dùng dễ dàng kiểm tra tình trạng hoạt động của SPD.
- Thương hiệu và nhà cung cấp: Ưu tiên các thương hiệu uy tín và có kinh nghiệm trong lĩnh vực chống sét.
- Mọi người có tham khảo thêm bài Viết sau: Cách chọn Chống sét lan truyền ( SPD)
- Việc lắp đặt và bảo trì SPD nên được thực hiện bởi người có chuyên môn để đảm bảo an toàn và hiệu quả.
