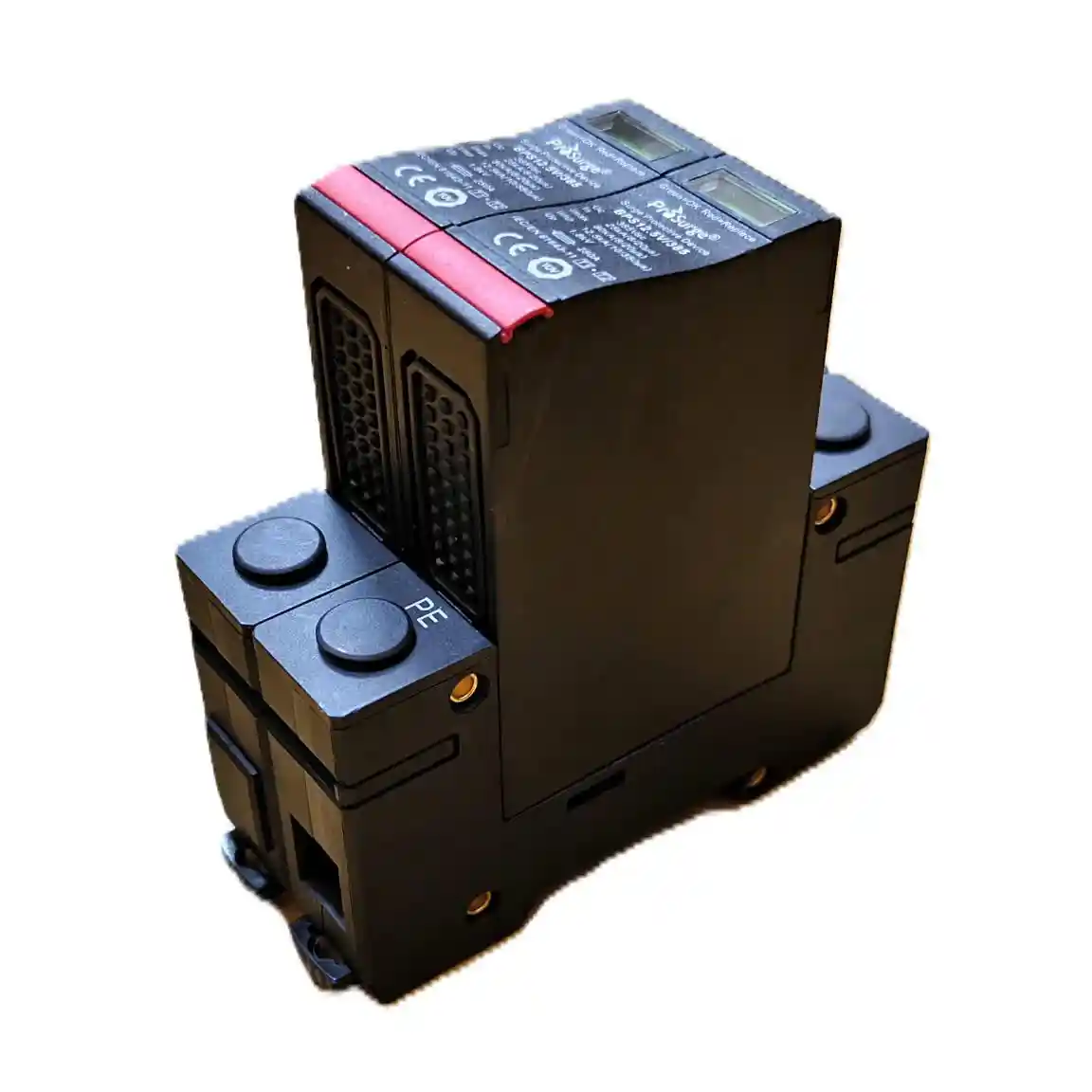

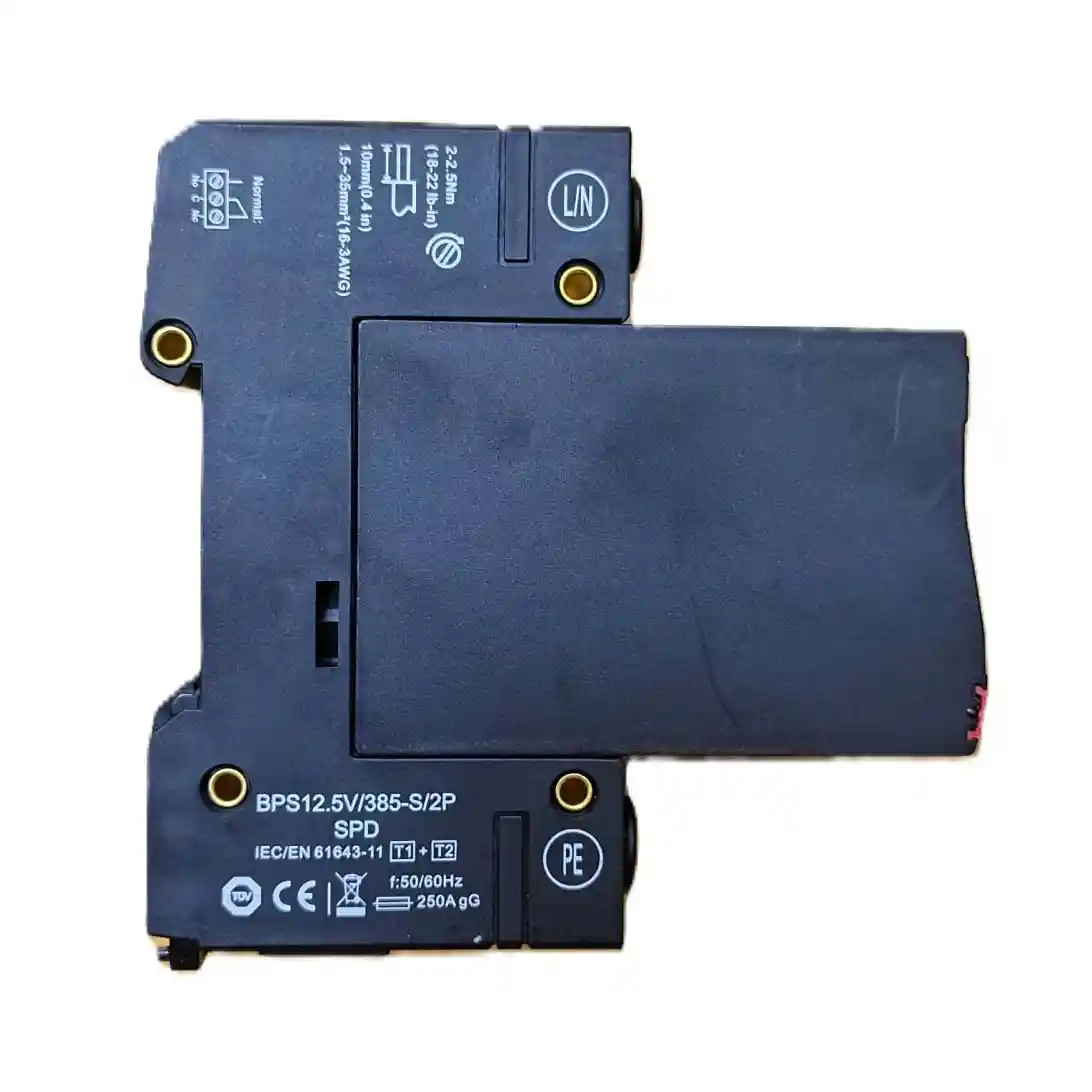

Bộ Cắt sét 1 pha 80kA T1+2

1. Đặc điểm sản phẩm

• Khả năng cắt xả xung sét vượt trội: Thiết bị chịu được xung sét trực tiếp dạng sóng 10/350µs với dòng Iimp lên đến 12.5kA mỗi cực và dòng cắt sét lan truyền cực đại Imax (8/20µs) lên đến 80kA mỗi cực.

• Công nghệ ngắt nhiệt an toàn: Tích hợp bộ ngắt ngắt nhiệt tự động giúp cô lập nhanh chóng module SPD ra khỏi mạng điện khi xảy ra sự cố quá nhiệt hoặc suy hao linh kiện, ngăn ngừa nguy cơ cháy nổ.

• Cấu trúc Module cắm rút tiện lợi: Cho phép tháo rời module BPS12.5V/385 để kiểm tra hoặc thay mới khi báo lỗi đỏ mà không cần tháo dây điện đầu nối ở phần đế.

• Hiển thị trạng thái rõ ràng: Cửa sổ thị giác ngay mặt trước giúp kỹ thuật viên dễ dàng quan sát trạng thái vận hành: màu xanh lá cây báo hiệu thiết bị đang hoạt động tốt, màu đỏ cảnh báo thiết bị đã bị hỏng và cần thay thế.

• Hỗ trợ giám sát từ xa (Phiên bản -S): Tùy chọn tiếp điểm khô cảnh báo từ xa (Remote signal contact) hỗ trợ kết nối về trung tâm điều khiển SCADA, PLC hoặc đèn báo chuông sự cố bên ngoài.

2. Nguyên lý hoạt động và Chức năng

Nguyên lý hoạt động

Bộ cắt sét Prosurge BPS12.5V/385(-S)/2P hoạt động dựa trên đặc tính phi tuyến của linh kiện Varistor Oxit Kim loại (MOV) dung lượng cao:

• Trạng thái bình thường: Khi điện áp lưới điện nằm trong giới hạn cho phép ($U \le 385VAC$), thiết bị duy trì trở kháng cực kỳ cao (gần như cách điện) và chỉ có dòng rò nhỏ không đáng kể chạy qua.

• Trạng thái xuất hiện xung quá áp/sét: Khi có xung sét lan truyền hoặc xung quá áp đột biến vượt quá ngưỡng cho phép tràn vào đường dây, linh kiện MOV nhanh chóng chuyển sang trạng thái trở kháng cực thấp trong thời gian siêu ngắn (< 25 nan giây). Thiết bị sẽ mở đường thoát dòng điện sét dung lượng lớn xuống hệ thống tiếp địa, kẹp mức điện áp dư (Up) xuống dưới 1.8kV để bảo vệ an toàn cho thiết bị phụ tải phía sau.

• Trạng thái kết thúc xung: Ngay khi xung đột biến đi qua, linh kiện tự động khôi phục về trạng thái trở kháng cao ban đầu.

Phân biệt kiến thức nền và Đặc tính riêng

• Kiến thức nền SPD: Các bộ cắt sét Type 1+2 nói chung có nhiệm vụ dập xung sét trực tiếp (10/350µs) và xung sét lan truyền (8/20µs) trên đường cấp nguồn.

• Đặc tính riêng của Prosurge BPS12.5V/385(-S)/2P: Module sở hữu kích thước siêu gọn 18mm/cực nhưng đạt thông số cắt cực đại Imax 80kA (cao hơn mức trung bình 40kA-50kA của các dòng Type 2 thông thường) cùng khả năng chịu dòng ngắn mạch SCCR lên đến 50kArms.

3. Ứng dụng xác nhận bởi nhà sản xuất

Theo tài liệu chính thức từ hãng Prosurge, Bộ cắt sét BPS12.5V/385(-S)/2P được khuyến cáo lắp đặt tại các vị trí:

• Tủ điện đầu nguồn MDB / DB của mạng điện AC 1 pha trong nhà dân dụng, biệt thự, văn phòng, nhà xưởng sản xuất.

• Hệ thống điện năng lượng mặt trời (Solar PV): Lắp đặt ở phía điện áp AC sau Inverter 1 pha nhằm bảo vệ Inverter khỏi xung đột biến từ lưới điện.

• Trạm viễn thông, trạm BTS, tủ điều khiển ngoài trời: Nơi có nguy cơ chịu ảnh hưởng trực tiếp bởi dông sét.

• Trung tâm dữ liệu (Data Center), tủ mạng, hệ thống UPS: Bảo vệ nguồn cấp đầu vào cho các máy chủ và thiết bị CNTT quan trọng.

• Hệ thống chiếu sáng công nghiệp, tủ điều khiển tự động hóa PLC, camera giám sát: Ngăn ngừa hiện tượng vi mạch bị phá hủy do xung quá áp lặp lại.

4. Tiêu chuẩn và chứng nhận

Sản phẩm đạt đầy đủ các tiêu chuẩn kỹ thuật khắt khe và chứng chỉ quốc tế:

• IEC 61643-11: Tiêu chuẩn quốc tế cho thiết bị bảo vệ chống sét lan truyền hạ áp.

• EN 61643-11: Tiêu chuẩn Châu Âu về thiết bị bảo vệ chống quá áp.

• Chứng nhận TUV: Chứng nhận chất lượng và độ an toàn điện do tổ chức kiểm định độc lập TUV (Đức) cấp.

• CE (Conformité Européenne): Cam kết tuân thủ đầy đủ các quy định về an toàn, sức khỏe và bảo vệ môi trường của Liên minh Châu Âu.

5. Hướng dẫn lựa chọn và lắp đặt

• Lựa chọn đúng sơ đồ tiếp địa: Cần xác định sơ đồ phân phối điện của công trình (TN-S, TT, TN-C-S) để đấu nối cực L và N chính xác theo ký hiệu trên sản phẩm.

• Điện áp vận hành: Đảm bảo điện áp hoạt động liên tục Uc = 385VAC phù hợp với điện áp dâng cực đại của lưới điện địa phương nhằm tránh hiện tượng quá áp tạm thời (TOV) gây hỏng vĩnh viễn MOV.

• Phối hợp cầu chì bảo vệ dự phòng: Nhà sản xuất khuyến cáo sử dụng cầu chì bảo vệ dự phòng gG tối đa 250A phía trước SPD (nếu aptomat chính có dòng định mức lớn hơn 250A).

6. Hỏi đáp thường gặp (FAQ)

Bộ cắt sét Prosurge BPS12.5V/385(-S)/2P dùng cho hệ thống điện mấy pha?

Sản phẩm là bộ cắt sét 2 cực (2P) chuyên dụng cho hệ thống điện xoay chiều AC 1 pha (gồm 1 dây pha L và 1 dây trung tính N).

Thông số Imax 80kA của thiết bị này có ý nghĩa gì?

Thông số Imax 80kA là dòng điện xả cực đại dạng sóng 8/20µs mà mỗi cực của thiết bị có thể chịu đựng an toàn trong tình huống xuất hiện xung sét lan truyền lớn.

Làm sao để biết module cắt sét Prosurge BPS12.5V/385(-S)/2P bị hỏng cần thay thế?

Người dùng kiểm tra trực tiếp cửa sổ chỉ thị màu trên mặt module: nếu hiển thị màu xanh (Green) là thiết bị hoạt động bình thường, nếu chuyển sang màu đỏ (Red) tức là module đã hỏng và cần phải thay mới.

Ký hiệu (-S) trong mã sản phẩm BPS12.5V/385(-S)/2P có ý nghĩa gì?

Ký tự (-S) biểu thị phiên bản sản phẩm có tích hợp tiếp điểm báo động từ xa (Remote Signal Contact) giúp truyền tín hiệu trạng thái sự cố về trung tâm điều khiển.

Khi cửa sổ chuyển sang màu đỏ có cần thay toàn bộ bộ cắt sét không?

Không cần thay toàn bộ. Nhờ thiết kế module cắm rút, bạn chỉ cần rút module hỏng BPS12.5V/385 ra và cắm module mới cùng mã vào chân đế mà không phải đấu nối lại dây điện.
