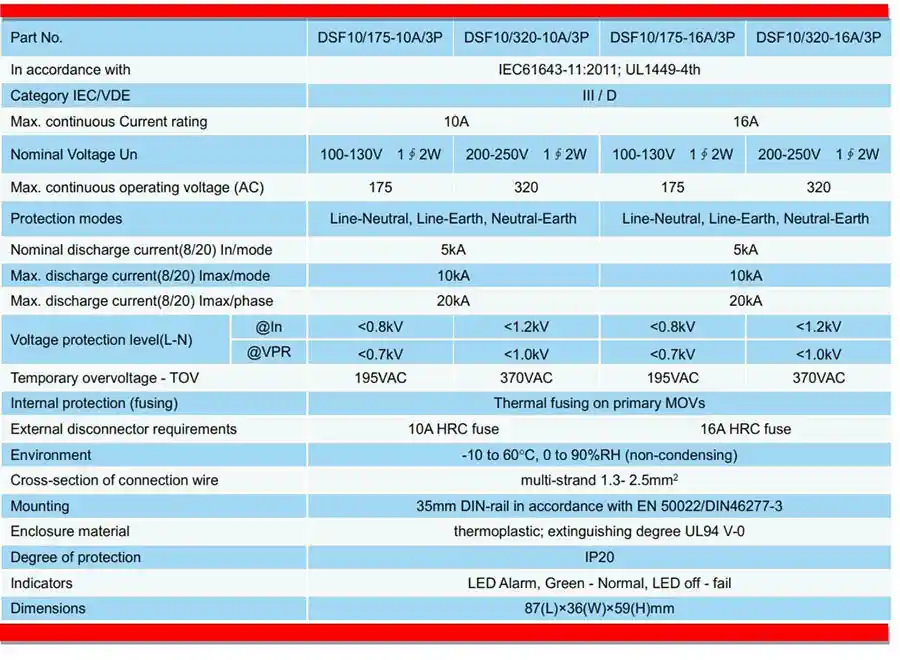

1. So sánh các mã sản phẩm trong dòng SF10/320-10A/3P

Dòng DSF10/xxx-xA/3P gồm 4 mã sản phẩm, phân biệt theo điện áp vận hành và dòng tải định mức. Bảng dưới đây giúp chọn đúng mã cho từng ứng dụng:

 Tại Việt Nam, lưới điện dân dụng 220V 1 pha → chọn phiên bản 320V. Lưới 110V → chọn 175V.

2. Ứng dụng phù hợp của bộ cắt lọc sét 1 pha 10A

SF10/320-10A/3P được tối ưu cho các điểm cuối của hệ thống chống sét (LPZ 2–3), nơi cần bảo vệ thiết bị nhạy cảm với điện áp xung thấp. Các ứng dụng điển hình gồm:

• Văn phòng & CNTT: Bảo vệ máy tính, server, thiết bị mạng
• Tòa nhà thương mại: Lắp tủ điện tầng, tủ phân phối phòng
• Nhà dân & biệt thự: Bảo vệ điều hòa, tủ lạnh, TV, thiết bị thông minh
• Tự động hóa công nghiệp: Bảo vệ PLC, cảm biến, biến tần nhỏ
• Viễn thông & phát sóng: Bảo vệ nguồn trạm BTS, thiết bị viba
• Hệ thống năng lượng: Bảo vệ inverter điện mặt trời, bộ nạp

3. Hướng dẫn lắp đặt đúng kỹ thuật cho mã SF10/320-10A/3P- Prosurge

Để đạt hiệu quả bảo vệ tối đa, SF10/320-10A/3P phải được lắp đặt theo trình tự và yêu cầu kỹ thuật sau:

• Cắt điện hoàn toàn trước khi thao tác. Kiểm tra bằng bút thử điện hoặc đồng hồ đo.
• Lắp thiết bị lên ray DIN 35mm (chuẩn EN50022) trong tủ điện — cạnh cầu dao chính hoặc sau aptomat nhánh.
• Đấu dây đầu vào (INPUT) từ nguồn điện: L (Line/pha), N (trung tính), PE (đất). Sử dụng dây đa lõi 1,3–2,5 mm².

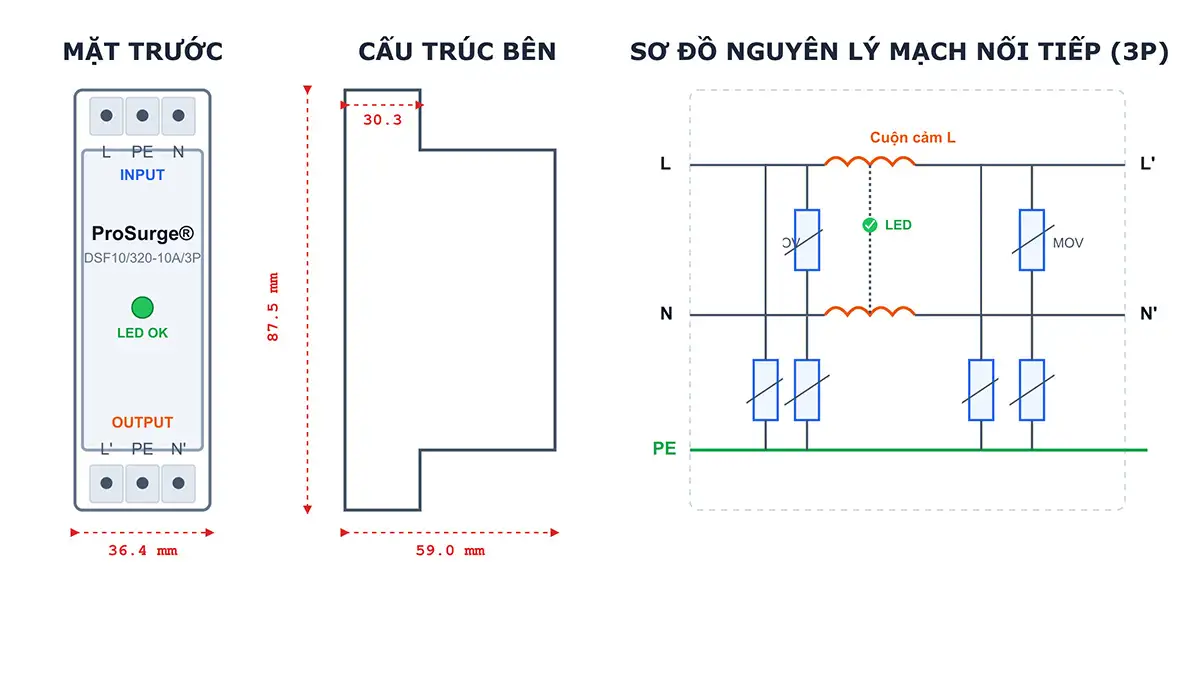

• Đấu dây đầu ra (OUTPUT) đến tải cần bảo vệ theo sơ đồ mạch cơ bản đi kèm sản phẩm.
• Lắp cầu dao ngắt ngoài bắt buộc: HRC 10A cho phiên bản 10A, HRC 16A cho phiên bản 16A — đặt trước đầu vào thiết bị.
• Đóng điện và kiểm tra đèn LED: LED xanh sáng = hoạt động bình thường; LED tắt = có sự cố cần kiểm tra.

4. Câu hỏi thường gặp

Sự khác nhau giữa chống sét Class I, II và III là gì? Nên dùng loại nào?

Class I (Type 1) được lắp ở điểm vào tòa nhà để xả sét trực tiếp với dòng rất lớn (Iimp lên đến 100kA). Class II (Type 2) lắp ở tủ điện trung gian. Class III (Type 3) như DSF10/3P lắp gần thiết bị cuối để tinh chỉnh điện áp bảo vệ xuống mức thấp nhất. Trong hệ thống bảo vệ hoàn chỉnh, cả ba cấp được dùng phối hợp theo chiều sâu (defense in depth).

Bộ cắt lọc sét 1 pha 10A bảo vệ được những thiết bị nào?

DSF10/3P bảo vệ hiệu quả các thiết bị điện tử nhạy cảm: máy tính, laptop, TV, tủ lạnh, điều hòa, máy in, camera IP, router WiFi, PLC, biến tần, và bất kỳ thiết bị nào có nguồn 1 pha trong giới hạn dòng tải của thiết bị (10A hoặc 16A tùy mã).

SPD series (nối tiếp) khác gì so với SPD shunt (song song)?

SPD shunt (song song) kết nối song song với tải — khi sét đến, nó tạo đường dẫn trở kháng thấp xuống đất để “bỏ qua” tải. SPD series (nối tiếp) như DSF10/3P kết nối nối tiếp — dòng điện tải đi xuyên qua thiết bị, cho phép lọc cả nhiễu tần số cao lẫn xung sét. Ưu điểm của kiểu series là mức bảo vệ điện áp (VPR) thấp hơn và khả năng lọc nhiễu EMI/RFI tốt hơn.

Làm sao biết bộ chống sét còn hoạt động hay đã hỏng?

DSF10/3P tích hợp đèn LED chỉ thị trạng thái: đèn LED xanh sáng liên tục = thiết bị hoạt động bình thường. Đèn LED tắt = MOV bên trong đã bị phá hủy do xung sét quá lớn hoặc thiết bị có sự cố. Cần thay thế ngay khi LED tắt để đảm bảo bảo vệ liên tục.

Có cần lắp thêm tiếp địa khi dùng bộ cắt lọc sét không?

Có — tiếp địa (PE) là điều kiện bắt buộc để SPD hoạt động hiệu quả. DSF10/3P bảo vệ theo 3 chế độ: Line-Neutral (L-N), Line-Earth (L-PE), và Neutral-Earth (N-PE). Nếu không có dây tiếp địa, chế độ bảo vệ sẽ mất tác dụng.

Tôi nên chọn phiên bản 175V hay 320V cho lưới điện Việt Nam?

Lưới điện dân dụng và thương mại tại Việt Nam là 220V 1 pha — bạn cần chọn phiên bản 320V (Uc = 320 VAC, phù hợp lưới 200–250V). Phiên bản 175V chỉ dùng cho lưới 110–130V (Mỹ, Nhật, một số khu vực Đài Loan). Lắp sai phiên bản điện áp có thể làm hỏng thiết bị.

Lý do nên chọn SF10/320-10A/3P cho hệ thống của bạn

Trên thị trường có nhiều SPD Class III, nhưng DSF10/3P nổi bật ở mấy điểm then chốt:

• Mức bảo vệ điện áp thấp (VPR < 1,2 kV): So với nhiều SPD Class III có VPR > 1.3 kV, con số dưới 1.2 kV của DSF10/320/3P đảm bảo thiết bị điện tử nhạy cảm không bị tác động bởi điện áp dư ngay cả khi sét lớn xảy ra.
• Thiết kế series loại bỏ nhu cầu dây nối đất bổ sung: Vì MOV được tích hợp theo kiểu nối tiếp, năng lượng sét được hấp thụ và tiêu tán nội bộ thay vì phụ thuộc hoàn toàn vào chất lượng tiếp địa bên ngoài.
• Lắp đặt đơn giản, bảo trì thấp: Cầu chì nhiệt tự ngắt khi MOV hỏng, đèn LED cảnh báo tức thì — không cần kiểm tra định kỳ phức tạp, chỉ cần quan sát trạng thái LED khi vận hành.
• Kết hợp lọc nhiễu EMI: Kiến trúc series cho phép lọc đồng thời nhiễu cao tần (EMI/RFI) vốn làm thiết bị điện tử hoạt động không ổn định — đây là ưu điểm mà SPD shunt thông thường không có

5. Kết luận

Bộ cắt lọc sét 1 pha 10A DSF10/3P là lựa chọn Class III đáng tin cậy cho bất kỳ ai cần bảo vệ thiết bị điện tử khỏi sét lan truyền tại điểm cuối của hệ thống. Với dòng xả 20 kA/pha, mức bảo vệ điện áp thấp, chỉ thị LED trực quan và lắp đặt ray DIN tiêu chuẩn, thiết bị phù hợp cho cả ứng dụng dân dụng lẫn thương mại và công nghiệp nhẹ tại Việt Nam.

Để bảo vệ toàn diện, hãy phối hợp DSF10/3P (Class III) với SPD Class I và Class II phía trước — tuân thủ tiêu chuẩn IEC62305 về hệ thống chống sét nhiều tầng cho công trình dân dụng và công nghiệp.
