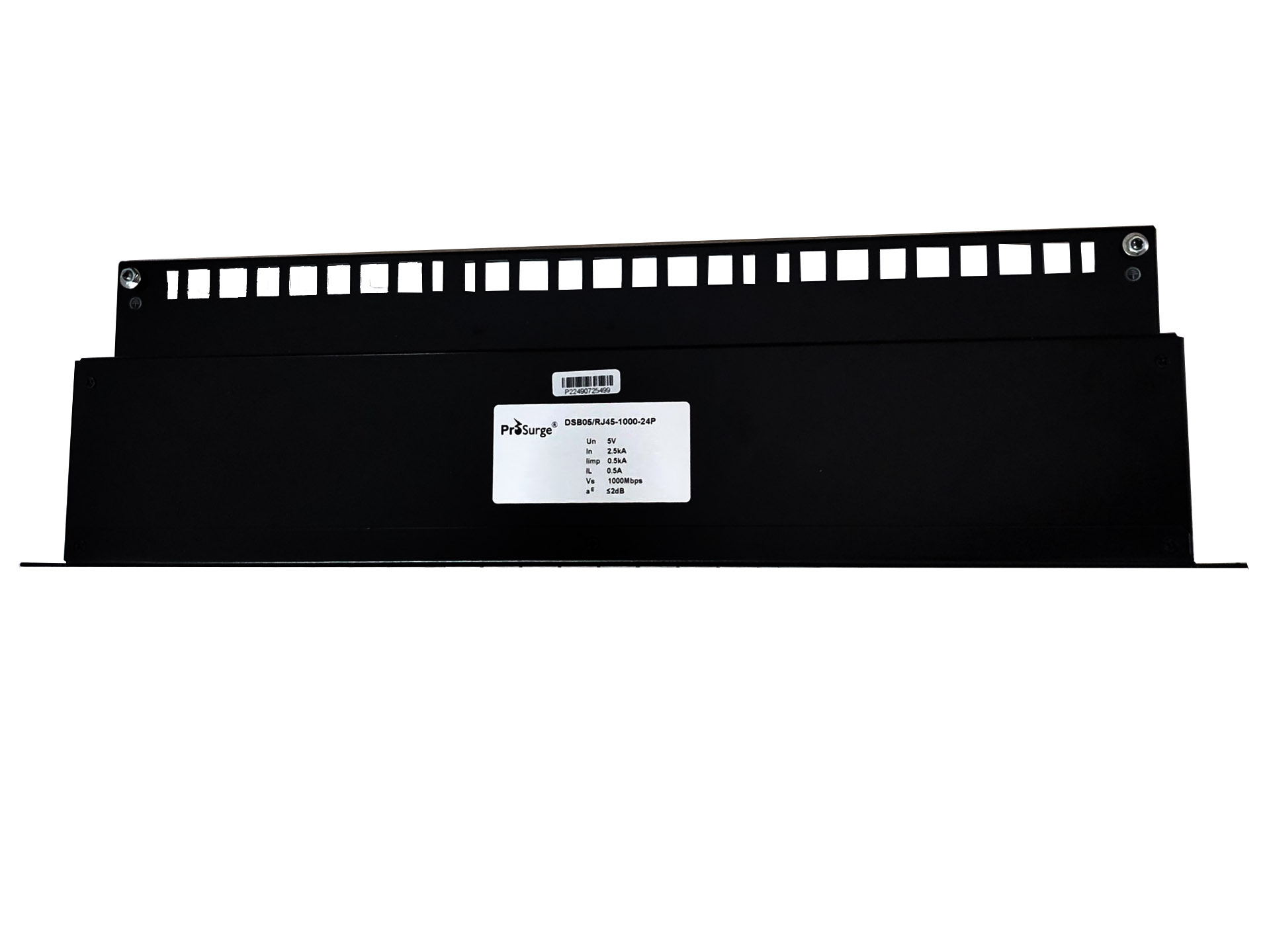

Bộ chống sét mạng LAN 24 cổng
Bộ chống sét mạng LAN 24 cổng
-
- Mã : DSB05/RJ45-1000-24P
- Số cổng: 24 cổng RJ45
- Tốc độ truyền dữ liệu: 1000 Mbps
- Điện áp định mức Un: 5V
- Điện áp tối đa Uc: 6V
- Dòng xung sét định mức In: 2.5kA (8/20μs)
- Dòng xung sét (10/350μs): 1kA
- Công nghệ chế tạo: Mạch bảo vệ hai tầng, công nghệ GDT/SAD
- Phương thức lắp đặt: Thường được thiết kế để lắp đặt trong tủ rack 19 inch.
- Thương hiệu: Prosurge/Mỹ
- Mã: DSB05/RJ45-1000-24P
Thông số kỹ thuật bộ chống sét mạng LAN 24 cổng ( DSB05/RJ45-1000-24P )
- Số cổng bảo vệ:
- 24 cổng RJ45 (hỗ trợ 24 đường tín hiệu mạng LAN).
- Tốc độ truyền tải dữ liệu:
- Hỗ trợ lên đến 1000 Mbps (Gigabit Ethernet), tương thích với chuẩn 10/100/1000 Base-T.
- Điện áp định mức (Un):
- 5V DC (điện áp hoạt động thông thường của tín hiệu mạng).
- Điện áp tối đa (Uc):
- 6V
- Dòng xả định mức (In):
- 2.5kA (8/20µs) mỗi cặp dây – khả năng chịu dòng sét tối đa cho mỗi cổng.
- Dòng xả tối đa (Imax):
- 10kA (8/20µs) – tổng khả năng chịu tải sét của thiết bị.
- Chuẩn kết nối:
- RJ45 (tương thích với cáp mạng Cat5e, Cat6).
- Phương thức bảo vệ:
- Bảo vệ đa tầng (multi-stage protection) và công nghệ GDT/SAD với các linh kiện chất lượng cao, giúp giảm thiểu nhiễu tín hiệu và đảm bảo hiệu suất truyền tải
- Kích thước:
- Kích thước tiêu chuẩn rack 19 inch, 1U
- Chất liệu vỏ:
- Kim loại chắc chắn, chống nhiễu điện từ.
- Ứng dụng:
- Bảo vệ hệ thống mạng LAN trong các trung tâm dữ liệu, văn phòng, nhà máy, hoặc khu vực dễ bị ảnh hưởng bởi sét.
Tính năng nổi bật
- Hiệu suất cao: Sử dụng linh kiện nhạy, đáp ứng nhanh, bảo vệ thiết bị mạng khỏi hư hỏng do sét.
- Tương thích rộng: Hỗ trợ Gigabit Ethernet mà không làm suy giảm tín hiệu.
- Dễ lắp đặt: Thiết kế dạng rack hoặc gắn tường, phù hợp với hạ tầng mạng hiện đại.
Thiết bị bảo vệ sốc cho Ethernet – Mô hình không PoE
| Phần số | DSB05 / RJ45-1000M-24P | |
| Số lượng cổng kết nối | 24 | |
| Điện áp danh định (Vdc) | Un | 5V |
| Tối đa Điện áp hoạt động liên tục (Vdc) | Uc | 6V |
| Dòng xả danh nghĩa C2 (8 / 20μs) | In | 2.5KA |
| C2 Tổng dòng xả danh nghĩa (8 / 20μs) | 10KA | |
| Cấp bảo vệ điện áp | @C2 (8 / 20μs) Lên | ≤30V (LL); ≤500V (LG) |
| @C3 (1KV / ss) Lên | ≤24V (LL); ≤600V (LG) | |
| Dòng xung sét (10 / 350μs) | Iimp | 1KA |
| Dòng điện danh định | IL | 150mA |
| Insertion Loss | ≤0.1dB | |
| tốc độ truyền | 1000Mbps | |
| Công nghệ | Mạch bảo vệ hai giai đoạn, công nghệ GDT / SAD | |
| Tiêu chuẩn truyền tải | 1000BaseT / Tx |
Thiết bị bảo vệ sốc cho Ethernet – Mô hình PoE (cấp nguồn qua Ethernet)
| Phần số | DSB48 / RJ45-1000M-24P | |
| Số lượng cổng kết nối | 24 | |
| Điện áp danh định (Vdc) | Un | 48V |
| Tối đa Điện áp hoạt động liên tục (Vdc) | Uc | 60V |
| Dòng xả danh nghĩa C2 (8 / 20μs) | In | 2.5KA |
| C2 Tổng dòng xả danh nghĩa (8 / 20μs) | 10KA | |
| Cấp bảo vệ điện áp | @C2 (8 / 20μs) Lên | ≤190V (LL); ≤500V (LG) |
| @C3 (1KV / ss) Lên | ≤145V (LL); ≤600V (LG) | |
| Dòng xung sét (10 / 350μs) | Iimp | 1KA |
| Dòng điện danh định | IL | 750mA |
| Trở kháng hàng loạt trên mỗi dòng | R | 0.5 (PTC) |
| Insertion Loss | ≤0.1dB | |
| tốc độ truyền | 1000Mbps |
Ứng dụng của Bộ chống sét mạng LAN 24 cổng DSB05/RJ45-1000-24P:
- Trung tâm dữ liệu (Data Centers):
- chống sét mạng LAN cho trung tâm dữ liệu bảo vệ các máy chủ, switch, router và thiết bị lưu trữ dữ liệu khỏi hư hỏng do sét đánh trực tiếp hoặc lan truyền qua đường cáp mạng.
- Đảm bảo tính liên tục của hệ thống mạng Gigabit trong môi trường quan trọng.
- Hệ thống mạng văn phòng (Office Networks):
- Chống sét LAN Gigabit 24 cổng sử dụng trong các tòa nhà văn phòng để bảo vệ máy tính, hệ thống VoIP, và các thiết bị kết nối mạng khác khỏi nguy cơ xung điện do sét.
- Bộ chống sét mạng LAN 24 cổng phù hợp với các công ty có hạ tầng mạng lớn với nhiều cổng kết nối.
- Nhà máy và khu công nghiệp (Industrial Facilities):
- Bộ chống sét mạng LAN 24 cổng bảo vệ hệ thống mạng điều khiển (SCADA), camera giám sát IP, và các thiết bị IoT trong môi trường công nghiệp, nơi thường xuyên có nguy cơ sét đánh cao.
- Đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt.
- Hệ thống giám sát an ninh (Surveillance Systems):
- Chống sét mạng LAN cho hệ thống camera IP ứng dụng trong mạng lưới camera IP (CCTV) để bảo vệ các camera và thiết bị ghi hình khỏi hư hại do sét lan truyền qua cáp mạng.
- Trạm viễn thông (Telecommunication Stations):
- Chống sét lan truyền mạng 24 cổng bảo vệ các thiết bị mạng tại các trạm viễn thông, đặc biệt ở những khu vực ngoài trời hoặc vùng núi dễ bị ảnh hưởng bởi thời tiết xấu.
- Hạ tầng mạng công cộng (Public Infrastructure):
- Chống sét mạng lan 24 cổng 1000Mbps dùng trong các hệ thống mạng tại sân bay, nhà ga, bệnh viện, trường học hoặc các khu vực công cộng lớn, nơi cần bảo vệ nhiều cổng mạng cùng lúc.
- Nhà thông minh (Smart Homes):
- Bộ chống sét mạng LAN 24 cổng bảo vệ mạng LAN khỏi sét các thiết bị mạng trong nhà như router, switch hoặc hệ thống điều khiển thông minh khỏi xung sét, đặc biệt ở vùng có khí hậu ẩm ướt hoặc nhiều bão.
Lưu ý khi lắp đặt:
- Kiểm tra tương thích:
- Thiết bị chống sét LAN 24 port sử dụng cáp Cat5e hoặc Cat6 và hoạt động ở tốc độ tối đa 1000 Mbps để tận dụng hết khả năng của thiết bị.
- Nối đất (Grounding):
- bộ chống sét mạng LAN 24 cổng cần được nối đất đúng cách thông qua dây nối đất (ground wire) để dẫn các xung sét xuống đất. Nếu không nối đất tốt, hiệu quả bảo vệ sẽ giảm đáng kể.
- Sử dụng dây dẫn có tiết diện đủ lớn (thường ≥ 6mm²) và kiểm tra hệ thống tiếp địa có điện trở thấp (thường < 4 Ohm).
- Vị trí lắp đặt:
- Đặt Bộ chống sét mạng LAN 24 cổng gần điểm đầu vào của cáp mạng (ví dụ: trước switch hoặc router) để bảo vệ toàn bộ hệ thống phía sau.
- Tránh đặt ở nơi ẩm ướt hoặc nhiệt độ vượt quá ngưỡng (-40°C đến +85°C)
- Kết nối chính xác:
- Đầu vào (IN) kết nối với nguồn mạng từ bên ngoài (cáp vào tòa nhà), đầu ra (OUT) kết nối với thiết bị cần bảo vệ (switch, máy tính, v.v.).
- Đảm bảo cắm chắc các đầu RJ45 để tránh lỏng lẻo gây gián đoạn tín hiệu.
