Dây điện DC 4mm2 1500V
H1Z2Z2-K – 1,5 KV DC Cadivi – dây điện DC cho solar
- Điện áp định mức AC: 1,0/1,0 kV
- Điện áp định mức DC: 1,5 kV (tối đa)
- Nhiệt độ làm việc dài hạn của ruột dẫn: 90°C
- Nhiệt độ làm việc tối đa cho phép trong 20.000 giờ: 120°C
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây: 250°C
- Ruột dẫn: Đồng
- Vật liệu cách điện: XLPO (Polyolefin liên kết ngang)
- Vật liệu vỏ bọc: XLPO (Polyolefin liên kết ngang)
- Đặc tính chống cháy: Chậm cháy, ít khói, không halogen
- Khả năng chống chịu thời tiết: Chống tia UV, chịu được nhiệt độ cao và thấp
- BS EN 50618
- Thương hiệu: Cadivi
- Mã: H1Z2Z2-K – 1,5 KV
Dây điện DC cho Solar
- Thông số điện
- Điện áp định mức: 1000V DC / 1500V DC (tùy phiên bản).
- Dòng điện chịu tải:
- 4mm²: Khoảng 41-55A (tùy điều kiện môi trường).
- 6mm²: Khoảng 55-70A.
- Điện trở DC tối đa (ở 20°C):
- 4mm²: ≤ 5.09 Ω/km.
- 6mm²: ≤ 3.39 Ω/km.
- Điện áp thử nghiệm: 6.5kV AC (5 phút).

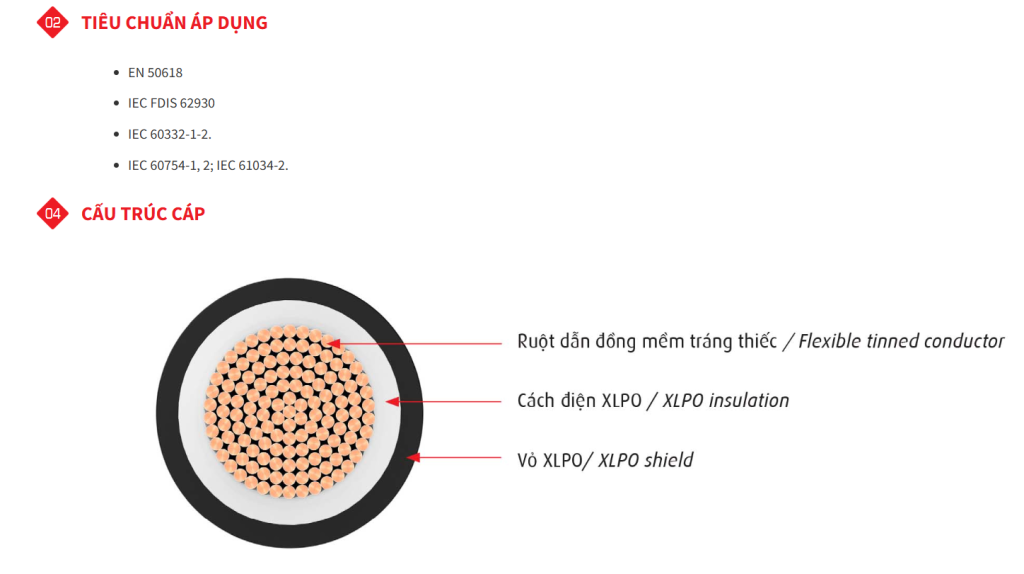

- Cấu trúc cáp (Dây điện DC cho Solar)
- Ruột dẫn:
- Chất liệu: Đồng đóng thiếc (Tinned Copper), loại Class 5 (mềm, bện nhiều sợi nhỏ).
- Tiết diện danh định: 2.5mm², 4mm², 6mm², 10mm² (tùy chọn).
- Kết cấu sợi: Ví dụ, 6mm² thường có 84 sợi x 0.3mm.
- Lớp cách điện:
- Chất liệu: XLPO (Polyolefin liên kết ngang), chống cháy, không chứa halogen.
- Độ dày: Khoảng 0.7-0.8mm (tùy tiết diện).
- Lớp vỏ ngoài:
- Chất liệu: XLPO, chống tia UV, chống ozone.
- Độ dày: Khoảng 0.8-1.0mm.
- Màu sắc: Đen hoặc Đen-Đỏ (để phân biệt cực âm/dương).
- Đặc điểm cơ khí (Dây điện DC cho Solar)
- Đường kính tổng:
- 4mm²: ~5.5-6.0mm.
- 6mm²: ~6.0-6.5mm.
- Khối lượng:
- 4mm²: ~60-70 kg/km.
- 6mm²: ~80-90 kg/km.
- Bán kính uốn tối thiểu: 4-6 lần đường kính cáp (tùy điều kiện lắp đặt).
- Đặc tính môi trường
- Nhiệt độ hoạt động: -40°C đến +90°C (tối đa +120°C trong thời gian ngắn).
- Chống chịu:
- Chống tia UV, ozone, nước, hóa chất.
- Chống cháy theo IEC 60332-1.
- Độ bền: >25 năm trong điều kiện tiêu chuẩn.
- Tiêu chuẩn áp dụng (Dây điện DC cho Solar)
- Tiêu chuẩn:
- EN 50618 (H1Z2Z2-K).
- IEC 60228 (về ruột dẫn).
- TCVN (tuân thủ tiêu chuẩn Việt Nam).
- Ứng dụng:
- Kết nối các tấm pin mặt trời trong hệ thống điện mặt trời.
- Kết nối từ các tấm pin mặt trời đến bộ biến tần (inverter).
- Phù hợp cho cả lắp đặt trong nhà và ngoài trời.
Lựa chọn cáp phù hợp: Dây điện DC cho Solar
- Xác định công suất hệ thống:
- Lựa chọn tiết diện cáp phù hợp với công suất của hệ thống điện mặt trời.
- Tham khảo bảng tra cứu tiết diện cáp theo dòng điện để đảm bảo an toàn.
- Khoảng cách lắp đặt:
- Khoảng cách từ các tấm pin mặt trời đến bộ biến tần (inverter) ảnh hưởng đến lựa chọn tiết diện cáp.
- Khoảng cách càng xa, tiết diện cáp cần càng lớn để giảm thiểu tổn thất điện năng.
- Điều kiện môi trường:
- Lựa chọn cáp có khả năng chống chịu thời tiết, tia UV và các yếu tố môi trường khác.
- Nếu lắp đặt ở khu vực có mối mọt hoặc gặm nhấm, nên chọn cáp có đặc tính chống mối mọt và gặm nhấm (“/AT” hoặc “/ATR”).
- Tiêu chuẩn chất lượng:
- Chọn mua cáp từ các nhà phân phối chính hãng của Cadivi để đảm bảo chất lượng và độ tin cậy.
- Kiểm tra kỹ thông tin sản phẩm, tem mác và chứng nhận chất lượng.
Lắp đặt đúng cách:
- Tuân thủ hướng dẫn lắp đặt:
- Lắp đặt Cáp DC kết nối pin mặt trời theo đúng hướng dẫn của nhà sản xuất và các quy định an toàn điện.
- Đảm bảo các kết nối được thực hiện chắc chắn và đúng cách.
- Bảo vệ cáp:
- Bảo vệ cáp khỏi các tác động cơ học, hóa học và nhiệt độ cao.
- Sử dụng ống luồn dây điện hoặc máng cáp để bảo vệ cáp khỏi các tác động bên ngoài.
- Kiểm tra kỹ lưỡng:
- Kiểm tra kỹ lưỡng các kết nối và đường dây trước khi đưa hệ thống vào hoạt động.
Sử dụng và bảo trì:
- Kiểm tra định kỳ:
- Kiểm tra định kỳ tình trạng của Cáp DC cho hệ thống năng lượng mặt trời và hệ thống điện để phát hiện sớm các vấn đề.
- Kiểm tra các kết nối, vỏ bọc cáp và các dấu hiệu hư hỏng khác.
- Bảo trì định kỳ:
- Thực hiện bảo trì định kỳ hệ thống điện mặt trời, bao gồm vệ sinh, kiểm tra và thay thế các thiết bị khi cần thiết.
- An toàn điện:
- Luôn đảm bảo an toàn điện khi làm việc với hệ thống điện mặt trời.
- Ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào trên cáp hoặc hệ thống điện.
