Bảo vệ chống sét cho hệ thống năng lượng mặt trời / hệ thống PV /Solar / DC
Hệ thống PV được thiết lập ngoài trời và dễ bị sét đánh. Chống sét và bảo vệ điện áp tăng đột biến là điều cần thiết cho hoạt động hiệu quả của hệ thống Soalr. Sau khi chống sét trực tiếp bên ngoài, công việc quan trọng nhất là bảo vệ bộ biến tần ( Inverter ). Các thiết bị bảo vệ khả năng bị sét đánh trực tiếp hoặc gián tiếp (SPD) là cần thiết ở đầu vào DC và đầu ra AC của bộ biến tần. Những Bộ Chống sét lan truyền cũng cần thiết ở hai đầu của cáp tín hiệu.
Lựa chọn thiết bị bảo vệ Chống sét
- Để bảo vệ tăng nguồn điện, vui lòng nhấp và xem: Thiết bị chống sét (SPD) cho hệ thống điện năng lượng mặt trời / hệ thống PV / DC

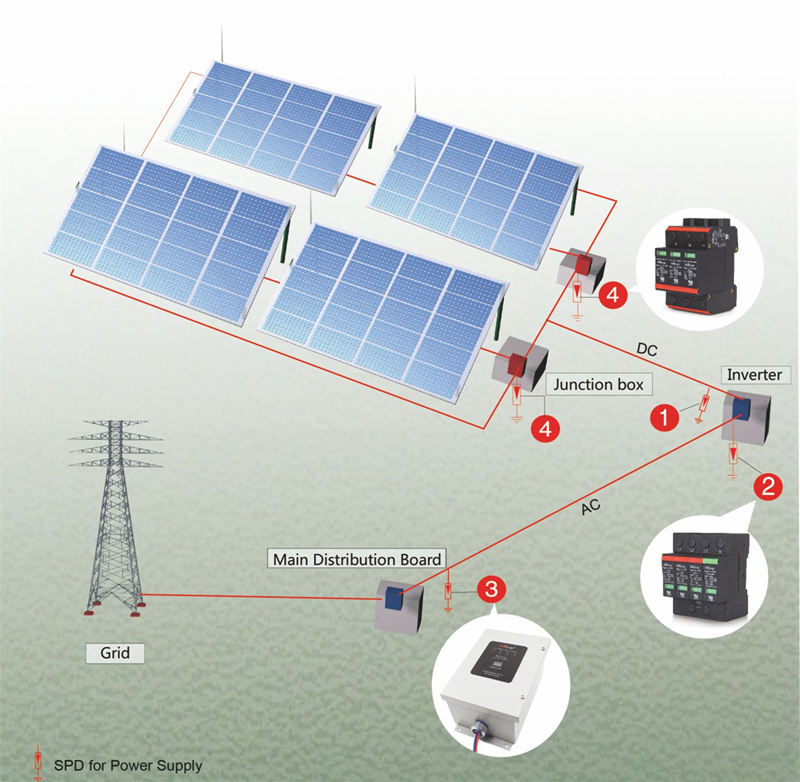

Địa điểm SPD | Prosurge Model | Chi tiết sản phẩm (Nhấp chuột) |
Hộp bảo vệ kết nối DC (1, 4) | SPV hoặc CPV series | Loại II / Loại 2 SPD cho PV / Năng lượng mặt trời / DC |
Bảo vệ bên AC của Invertor (2) | SP series | DIN-rail SPD cho AC |
Bảo vệ bên AC của Invertor (3) | Panel SPD | UL 1449 Panel SPD |
- Để bảo vệ tăng tín hiệu, vui lòng nhấp và xem:
Địa điểm SPD | Prosurge Model | Chi tiết sản phẩm (Nhấp chuột) |
Bảo vệ tín hiệu dữ liệu | DM- ××× | SPD đo lường và điền khiển |
Bảo vệ tín hiệu truyền thông | D- ×× / RJ45 | SPD cho Ethernet |
Các giải pháp bảo vệ Chống sét cho hệ Thống PV / Solar / DC
Như vậy, để chống lại sự tác động của sét đánh ta cần phải có giải pháp bảo vệ tổng thể và đầy đủ gồm:
- Bảo vệ bên ngoài bằng hệ thống chống sét trực tiếp (tức là không để sét đánh trúng vào hệ thống PV Vi dụ :Trang bị Kim thu sét tại hệ thống).
- Bảo vệ chống xung quá áp đột biến lan truyền trên đường dây DC ( Như số 1 & 4 )
- Bảo vệ chống xung quá áp đột biến lan truyền trên đường dâyAC ( Như số 2 & 3 )
- Bảo vệ chống xung quá áp đột biến lan truyền trên đường dây Tín hiệu.
- Hệ thống nối đất đảm bảo kỹ thuật. (Nên có 1 bãi tiếp địa riêng cho chống sét lan truyền. Điện trở đất < 10Ohm)
Muốn thiết kế được Hệ thống chống sét cho hệ thống thì cần xem xét những yếu tố sau :
- Mật độ sét, hệ số rủi ro và cường độ sét trong khu vực nhiều hay ít ?
- Hệ thống đã trang bị kim thu sét trực tiếp chưa ?
- Quy mô lớn hay nhỏ, dân dụng hay công nghiêp ?
- Điện áp định mức và tối đa bao nhiêu ?
- Hệ thống độc lập hay hòa mạng ?
- Có nằm trong khu công nghiệp hay không ?
- Hệ thống tiếp đất như thế nào ... ?
Từ các thông tin cơ sở trên thì chúng ta sẽ đưa ra các giải pháp tổng thể phù hợp một cách an toàn với chi phí thấp nhất.
